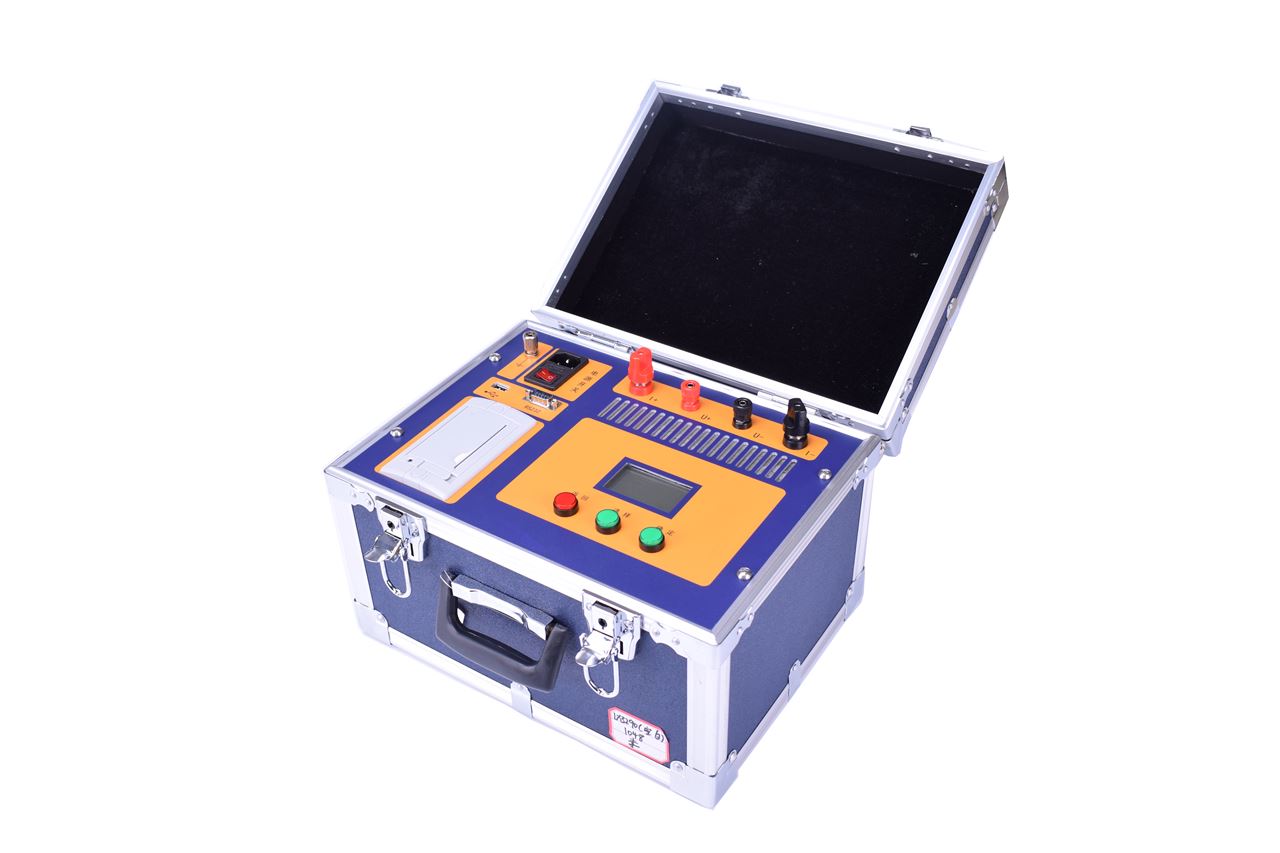

帶打印回路電阻測試儀（150A）參數技術參數：

1、電容量量程:0.2μF~2,000μF;

容量范圍:5~20,000 kvar;

測量精度:±1.5%×讀數±2個字;

分 辨 率:±1.0%rdg;

2、電感量程:1mH~9.99H;測量精度:±1.5%±2個字

3、輸出測量電壓:AC 26V/500VA;50Hz;

4、顯示方式:大屏幕液晶示屏全漢字輸出，TPμp-40面板式熱敏打印機

5、外形重量:370×370×220 mm/ 8 kg

6、工作條件:

環境溫度:0℃ ~+40℃，相對濕度:≤90%

電 源:AC 220V±10%;50Hz;

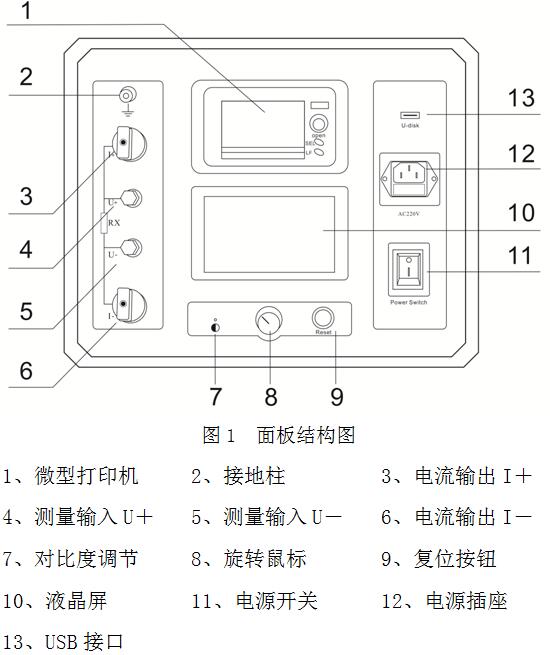

帶打印回路電阻測試儀（150A）參數面板結構

使用說明

1. 按四線測量法，用專用測試線將被試品連接至儀表面板上，注意電壓測量線應接在電流輸出線內側。

2. 接通AC220V電源(注意:電源進線的第三根線即保護地必須接到大地)，按下電源開關，此時電流表、電阻表顯示"000"(可在未數允許一位數跳動)。

3. 按測量開關，調節電流輸出旋鈕(按順時針)至電流表頭顯示"100.0"時，再讀取阻值表頭上的數字即為被測試品的阻值，并作記錄。(若顯示"1"表示所測回路超量程)。

4. 測試完畢，將電流輸出調節旋鈕(按逆時針)調至最小，復位測量開關，再切斷電源開關。

5. 如要重復測試，只需復位測量開關，將測試鉗重新夾好，再按測量開關即可。

儀器特點

1.液晶顯示器、高速熱敏打印機。

2. 本儀器具有體積小、重量輕、抗干擾能力強、精度高、操作方便、保護功能完善等特點。

3.人機對話全鍵盤操作方式，智能化工作全過程。

4. 使用了精密儀用運算放大器和高精度四重積分A/D轉換器，結合高性能16位單片機，測量時系統根據信號大小自動切換放大倍數，確保了該產品的測試準確度。

5. 本產品還設計了實時日歷時鐘，為打印、保存數據提供時間依據。

6. 數據存儲與歷史數據瀏覽功能，可存儲大量數據，并具有掉電保護功能

測試配置

主機一臺 附件箱一只(其中)

產品使用說明書 1份 測試線 1套

打印紙 2卷 打印機說明書 1份

保險絲10A 4只 電源線 1根
