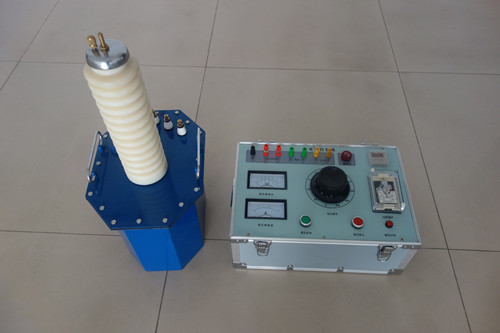

工頻交流耐壓試驗成套裝置

產品簡介：

變電站電器設備工頻耐壓試驗裝置，該系列耐壓裝置主要針對220KV及以下變電站一次電氣設備交流耐壓試驗設計制造?？砂匆?guī)程要求滿足變壓器、GIS系統、SF6開關、電纜、套管等容性設備。既可滿足高電壓、小電流的設備試驗條件要求，又可滿足低電壓、大電流的設備試驗條件要求，具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力承裝、修試工程單位理想的耐壓設備。
工頻交流耐壓試驗成套裝置

主要由變頻控制電源、激勵變壓器、電抗器、電容分壓器組成。其中變頻控制電源采用進口專用的SPWM數字式波形發生芯片，頻率分辨率為16位，在20～300Hz時頻率細度可達0.1Hz，同時采用了正交非同步固定式載波調制方式，確保在整個頻率區間內輸出波形良好；功率部分采用了先進的IPM模塊，確保儀器穩定和安全。

該系列裝置與國內同類產品相比，具有多種關鍵優勢：
1、同電壓等級、同容量的電抗器其體積較小、重量較輕；在額定負載時溫升??；采用干式環氧澆注，機械強度高，電氣絕緣性能好，美觀可靠。
2、變頻控制源容量裕度大；保護功能強；輸出波形好；穩定性好；具備多種工作模式，操作方便；采用220V或380V單相電源，方便現場取電。
3、配置靈活?？蛇x配不同類型電抗器，滿足不同試品要求，實現一機多用，性價比高。

工頻交流耐壓試驗成套裝置技術參數：

◆額定輸出電壓：0～500KV（AC有效值）及其以下
◆輸出頻率：20～300Hz
◆諧振電壓波形：純正弦波,波形畸變率＜1.0%
◆zui大試驗容量：1000KVA及其以下
◆工作制：滿功率輸出下,一次連續工作時間15min
◆品質因數：30～90
◆頻率調節靈敏度：0.1Hz,不穩定度＜0.05%
◆工作電源：380/220V±15%/50Hz±5%
◆YG系列產品配置及適用范圍
