試驗變壓器電源控制箱

是供電企業、大型工廠、冶金、發電廠、鐵路等需要電力維修部門的必備設備。 采用先進的微電子處理技術，全部使用過程可提前進行設置，全中文界面，操作簡單明了。全部測試項目設定后自動進行測試，無須人工干預。

折疊編輯本段功能

1、監視功能:輸出電流 儀表電壓

零位指示分/合閘指示計時指示

2、保護功能:過流保護時間繼電器3、采用新型時間繼電器，計時范圍更廣。

4、采用新型電流繼電器，更精確、更可靠，確保人身及設備安全。

5、 結構合理，體積小，重量輕試驗變壓器電源控制臺用于0.5~100KVA試驗變壓器的調壓控制。其工作原理是:通過調整自耦調壓器輸出電壓，實現試驗變壓器額定壓器額定電壓范圍內的工作電壓調節。同時，控制臺內裝有高壓輸出電壓表，低壓輸入電流表及過流保護電路。可經方便地讀取試驗電壓值，并能可靠地保護備。其原理簡單、結構緊湊、工作可靠，是進行耐壓試驗理想設備。 試驗變壓器電源控制臺按結構分箱式，臺式，電動式三種。

折疊編輯本段箱式結構

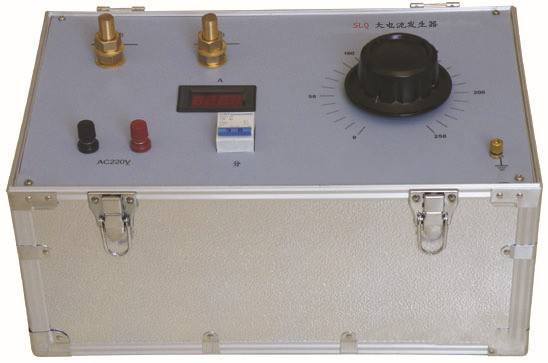

箱式結構分為內框架和外箱體兩大部分，內框架將所有電氣材料和面板合為一體，外殼為防護式，便于維護。其面板見圖。1、電流表(-PA) 2、電壓表(-PV) 3、時間繼電器(-KT) 4、電流繼電器(-KA) 5、過流倍率開關(-SA) 6、啟動按鈕(-1SB) 7、停止按鈕(-2SB) 8、計時按鈕(-1SB1) 9、調壓器手輪 10、電源指示燈(-HL1) 11、零位指示燈(-HL2) 12、送電指示燈(-HL3) 13、報警指示燈(-HL5) 14、電源插座 15、接地接線柱 16、儀表接線柱 17、輸出接線柱

折疊編輯本段特性

◆ 電壓、電流、時間、狀態信息及提示信息等數據4.7尺大屏液晶顯示，讀數清晰、直觀;

◆ 全中文界面，操作簡單明了，可適應多種應用場合;

◆ 輕觸式按鍵操作，所有功能均可通過按鍵設定，提高了產品的安全性、可靠性;

◆ 全數字式校準方式，摒棄了陳舊的電位器調整，現場使用極為方便，精度易于控制(此功能帶密碼保護);

◆ 按鍵直接設定試驗變壓器變比(此功能帶密碼保護)，在連接不同電壓等級的試驗器時，應用靈活自如，真正做 到一個控制箱可與多臺變壓器相互配套;

◆ 狀態提醒功能，全中文引導式操作，即使在無說明書的情況下亦可熟練操控;

◆ 試驗過程中，屏上有閃爍的高壓符號顯示，時刻提醒操作人員注意安全;

◆ 試驗結果顯示功能，可自動判斷試驗結果(試驗通過或試驗失敗)，并能可靠記錄試品過電流、閃洛或擊穿時的電壓;

◆ 試驗結果聲音報警功能，試驗通過或試驗失敗時，設備會發出不同的報警聲音，試驗人員可直接由報警聲音辨認試驗的結果;

◆ 暫停功能，自動控制時，此功能可做到在任意點實現升壓或降壓的暫停，暫停時間可由試驗人員靈活掌握，方便觀察試品狀態;

◆ 自動計時功能。自動控制時，當電壓自動上升至設定值時，設備自動開始計時，當計時時間到，顯示試驗結果，設備自動回到零位;

◆ 手動計時功能，手動控制時，計時器可手動啟動，當耐壓時間到，設備自動回到零位(僅臺式設備有此功能);

◆ 手動控制模式，此模式類似于傳統的電動升/降壓方式，上升/下降由按鈕控制，設備自動判斷上/下限位，有過電壓保護;

◆ 升壓速度智能控制，當電壓達到目標電壓80%時，升壓速度會自動減慢，當達到目標電壓90%時，升壓速度進一步減慢;

◆可選配遠程通信、門聯鎖警燈警鈴、外接分壓器校驗接口等;

◆ 采用硬、軟件抗干擾技術相結合，性能穩定，抗干擾性強。
