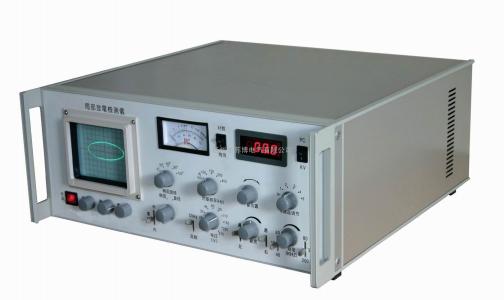

高效率變壓器局部放電測試儀

產品簡介：

 高效率變壓器局部放電測試儀器是根據當今國內外局放儀研究領域的先進理論，采用了先進技術和先進電路，通過各地用戶廣泛試用后的不斷改進而成的，它在保留了前幾代產品優點和功能的同時，又比前幾代產品在設計上更完善，使用上更方便，性能上更可靠。

技術指標：

一、主機參數

1、可測試品的電容量范圍6pF~250µF
2、檢測靈敏度及允許電流（見表1）

3、橢圓掃描時基

（1）頻率50（內）、100、150、200、400Hz
（2）旋轉：以30°為一檔，可旋轉360°
（3）工作方法：橢圓——擴展——直線
（4）高頻時基橢圓可按輸入電壓（10～250V）調節至正常大小，其攝取功率<1伏安，并有過載自動保護裝置
4、顯示單元
采用124×104mm2矩形示波管，有亮度與聚焦調節旋鈕
5、放大器
（1）3dB低頻端頻率fL：10、20、40kHz任選
（2）3dB高頻端頻率fH：80、200、300kHz任選
（3）增益調節，粗調6檔，檔間增益差20±1dB，細調范圍>20dB
（4）正負脈沖響應不對稱性<1dB
6、時間窗
（1）窗寬：可調，50HZ下15°～  150°
（2）窗位置：每一窗可旋轉0°～ 170°

（3）兩個時間窗可分別或同時開
7、脈沖峰值表
（1）線性刻度指針式表頭0—100  誤差±5%（以滿刻度計）
（2）對數刻度指針式表頭0—10—100 誤差±5%（以滿刻度計）
（3）數字表頭：以3位半LED數字表顯示0—100  誤差：±3%（以滿刻度計）
8、試驗電壓表
（1）量程100kV（用100kV電壓表電阻R）
（2）顯示：3位半數字電壓表
（3）誤差：±3%
9、零標系統
（1）內部零標發生器的零標志可變換極性，并可旋轉0～180°以使本電壓電阻R產生的真零標位置極性相符
（2）零標志與所有橢圓掃描頻率相*
10、結構
（1）體積530×550×220mm3
（2）重量：約22kg

二、脈沖發生器參數

1、輸出電荷量檔位：5pC、10pC、20pC、50pC
2、極     性：正負交替
3、重復頻率：1.2kHz
4、頻率變化范圍：>±100Hz
5、脈沖上升沿時間：<60nS
6、脈沖下降沿時間：>100uS
7、注入電容：10pF
8、校正電荷誤差： Eq≤±10％
9、尺    寸：160×125×50mm3
10、重     量：0.5kg
11、電    池：6F22 9V

產品別稱：

局部放電檢測儀、局部放電測試儀、局放儀、局部放電測試系統

性能特點：

1.局部放電檢測儀具有檢測靈敏度高，適用試品范圍廣，信噪比高等特點。

2.采用大屏幕示波管，試驗波形顯示清晰，有高頻橢圓掃描（攝取功率小于1伏安），放大系統動態范圍大，頻帶組合多（九種），有輔助零標系統，有線性、對數雙功能指針式表頭和數字式表頭，可同時顯示放電脈沖的放電量。

3.局部放電檢測儀是研究、開發新型高電壓電工產品和提高產品質量的有力輔助工具，也是現場判斷設備正常與否的有效測試儀器。

4.局部放電檢測儀校正脈沖發生器配合使用，尤其適合電力部門、生產制造廠家和科研單位。

注：以上信息及技術參數來源于揚州達瑞電氣有限公司整理發布
