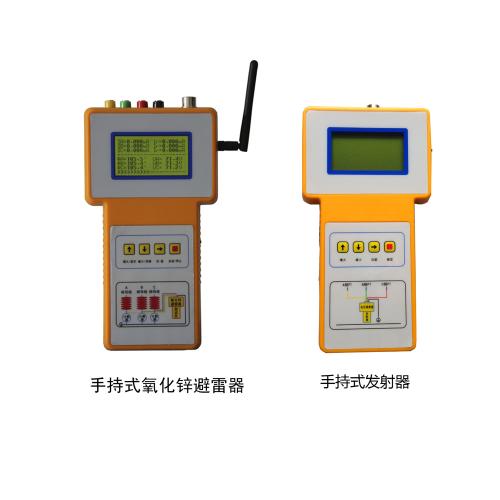

XJYB-3000手持氧化鋅避雷器帶電分析儀操作模式
PT模式
儀器輸入PT二次電壓作為參考信號，同時輸入MOA電流信號，經過傅立葉變換可以得到電壓基波U1、電流基波峰值Ix1p和電流電壓角度Φ。因此與電壓同相分量為阻性電流基波峰值（Ir1p），正交分量是容性電流基波峰值（Ic1p）：Ir1p=Ix1pCOSΦ Ic1p=Ix1pSINΦ
考慮到δ=90°—Φ相當于介損角，直接用Φ評價MOA也是十分簡捷的：沒有“相間干擾”時，Φ大多在81°~86°之間。按“阻性電流不能超過總電流的25%”要求，Φ不能小于75.5°，可參考下表對MOA性能分段評價：
性能
<75°
75°~77°
78°~80°
81°~83°
84°~89°
>89°
Φ
劣
差
中
良
優
有干擾
實際上Φ<80°時應當引起注意。
接地:
測量前先連接地線，測量完zui后拆接地線！如果接地點有油漆或銹蝕必須清除干凈。
參考電壓
參考電壓信號線一端插入?yún)⒖茧妷翰遄硪欢私颖粶y(cè)相PT二次低壓輸出：小黑夾子接中性點(x)，小紅夾子接B相電壓)。外施法測量時接升壓變壓器的測量繞組。如果PT距離較遠，可使用加長線。
電流信號
先將泄漏電流信號線插頭插入儀器，后將另一端夾子夾到（或通過絕緣竿搭到）被測相MOA放電計數器上端。試驗室內可將無放電計數器的MOA放到絕緣板上，由MOA下端取電流信號。電流信號不能使用加長線。接線圖如下：（圖二）
感應模式（應客戶要求定制）：
在MOA底座上設置電場感應傳感器，其感應電流超前電場強度（母線電壓）90°，經過積分運算后與電場強度或母線電壓同相位，因此可以用電場感應傳感器的信號作為測量參考。儀器輸入電場感應傳感器信號，同時輸入MOA電流信號，經過傅立葉變換可以得到電場基波E1、電流基波峰值Ix1p和電流電場角度Φ。與電場同相分量為阻性電流基波峰值（Ir1p），正交分量是容性電流基波峰值（Ic1p）。
使用B相感應信號作參考
因?yàn)锳/C兩個邊相對B相底座的電場影響抵消，應將感應板設置到B相MOA底座上與A/C相相對稱的位置，可以得到B相正確的相位信息。A/C相MOA底座電場受B相影響，不要將感應板設置到A/C相MOA底座上。接線圖如下：（圖三）
3. 無PT模式：
僅僅需要電流線，取到電流信號即可測量出全電流和阻性電流。
電流信號
先將泄漏電流信號線插頭插入儀器，后將另一端夾子夾到（或通過絕緣竿搭到）被測相MOA放電計數器上端。試驗室內可將無放電計數器的MOA放到絕緣板上，由MOA下端取電流信號。電流信號不能使用加長線。接線圖如下：（圖四）
無線：
儀器將接收到的無線信號作為參考電壓，同時輸入MOA電流信號，經過傅立葉變換可以得到電壓基波U1、電流基波峰值Ix1p和電流電壓角度Φ。因此與電壓同相分量為阻性電流基波峰值（Ir1p），正交分量是容性電流基波峰值（Ic1p）：Ir1p=Ix1pCOSΦ Ic1p=Ix1pSINΦ
考慮到δ=90°—Φ相當于介損角，直接用Φ評價MOA也是十分簡捷的：沒有“相間干擾”時，Φ大多在81°~86°之間。按“阻性電流不能超過總電流的25%”要求，Φ不能小于75.5°，可參考下表對MOA性能分段評價：
性能
<75°
75°~77°
78°~80°
81°~83°
84°~89°
>89°
Φ
劣
差
中
良
優
有干擾
實際上Φ<80°時應當引起注意。
接地:
測量前先連接地線，測量完zui后拆接地線！如果接地點有油漆或銹蝕必須清除干凈。
注：以上信息及技術參數來源于揚州達瑞電氣有限公司整理發布
