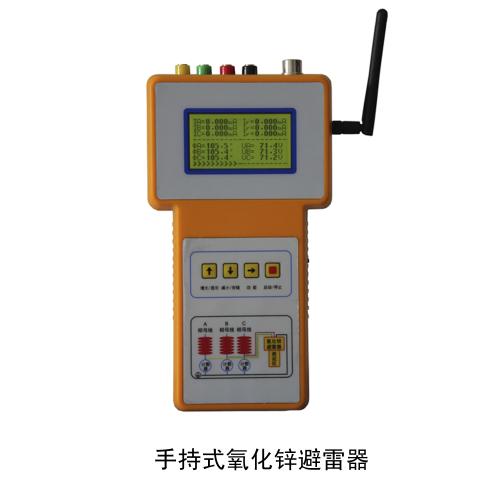

面板說明：

1---參考電壓輸入端；   2---天線；             3---測量接地端；

5---電源開關；         6---充電插座；         8---泄漏電流輸入端；

9---液晶顯示器；       10—觸摸鍵盤

主要技術參數

全電流測量范圍： 0~10mA有效值

準確度： ±（讀數×5%+5uA）

阻性電流基波測量準確度（有線不含相間干擾）：±（讀數×5%+5uA）

電流諧波測量準確度： ±（讀數×10%+10uA）

電流通道輸入電阻： ≤2Ω

參考電壓輸入范圍： 25V~250V有效值

準確度： ±（讀數×5%+0.5V）

電壓諧波測量準確度： ±（讀數×10%）

參考電壓通道輸入電阻：≥1800kΩ

電池連續工作時間： 36小時以上

電池充電時間： 5小時以上

交流充電器：

儀器尺寸：25cm×5cm×13cm 儀器重量：0.5kg(不含電纜箱)

一、LYYB-3000便攜式氧化鋅避雷器測試儀特點

便攜式氧化鋅避雷器測試儀本機為手持式操作儀器，大屏幕中文顯示，操作方便，數據測試可靠。

重量僅僅0.5kG，較其他同類儀器大大降低，而功能更加強大。

同時測試三相避雷器的全電流，阻性電流，偏轉角度，有功功率，容性電流，三五七次諧波電流。并能夠直接評價避雷器的性能（優良中差）。

本儀器可以使用電場感應或無線傳輸方法代替PT二次接線。

本儀器可以不接PT二次，直接測量阻性電流。

本儀器有多種測試方法，方便測試。(PT,無線，感應，無PT)

本儀器可以三相同測，自動補償。使用特別方便

儀器配有8000mAH大容量鋰電池，一次充電可以連續工作36小時；

高精度采樣、處理電路，先進的付里葉諧波分析技術，確保數據更加可靠儀器采用獨特的高速磁隔離數字傳感器直接采集輸入的電壓、電流信號。

注：以上信息及技術參數來源于揚州達瑞電氣有限公司整理發布
