1.概述

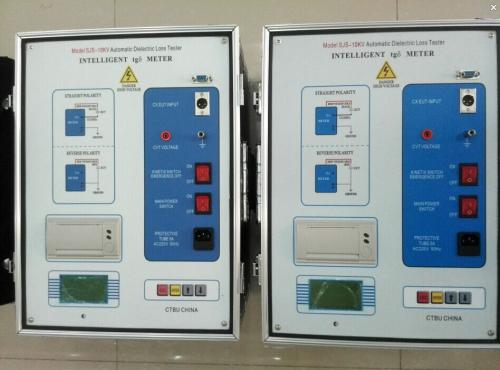

YZ9000D抗干擾介質損耗測試儀是一種新穎的測量介質損耗角正切（tgδ）和電容值（Cx）的自動化儀表。可以在工頻高電壓下，現場測量各種絕緣材料、絕緣套管、電力電纜、電容器、互感器、電容式電壓互感器（CVT）、變壓器、發電機等高壓設備的介質損耗角正切（tgδ）和電容值（Cx）。與西林電容電橋相比，具有操作簡單、自動測量、讀數直觀、無需換算、精度高、抗干擾能力強等優點。儀器內部標準電容器和升電壓裝置，在“內接”方式下使用，無需其它外接設備，便于攜帶


● 具有多種測量方式，可選擇正/反接線、內/外標準電容器、CVT和內/外試驗電壓進行測量。正接線可測量高壓介損。

● 測量電容式電壓互感器（CVT）時，無需其它外接設備。

● 內置SF6標準電容器，tgδ<0.005%受空氣濕度影響小。

● 抗干擾效果好；能有效地消除強烈的電場干擾對測量的影響，適用于500kv極其以下電站的強干擾現場試驗。

● 高壓短路和突然斷電時，儀器能迅速切斷高壓，并發出警告信息。

● 測量重復性好，電壓線性好（測量準確度不受電壓影響）

● 一體化結構，重量適中，便于攜帶。

● 大屏幕帶背光中文液晶顯示器信息提示操作，使用方便。

● 儀器自帶打印機，及時保存測試數據。

● 高壓電纜連接至試品，保障安全；儀器未接地報警，安全措施完備。

2.技術指標

2.1額定工作條件

2.1.1環境溫度：0~40℃（當溫度超出20℃±5℃時，每變化10℃儀器基本誤差的改變量不超過基本誤差限的1/2。）

2.1.2相對濕度：30%~85%

2.1.3供電電源：電壓：220V±22V頻率：50±1Hz

2.2外型尺寸：a×b×hmm:450×330×380

2.3儀器重量：不大于18kg

2.4電子電路功耗：不大于40VA

2.5測量范圍：

2.5.1介質損耗（tgδ）:0~1            分辨率0.0001

2.5.2電容量（Cx）:                zui小分辨率0.01PF

2.5.2.1內接方式

     試驗電壓               試品電容量

     5KV  7.5KV  10KV     3PF~40000PF

     1.5KV  2.25KV  3K     10PF~0.35μF

     0.5kv  0.75kv  1kv      30PF~1.5μFYZ9000D抗干擾介質損耗測試儀YZ9000D抗干擾介質損耗測試儀YZ9000D抗干擾介質損耗測試儀
