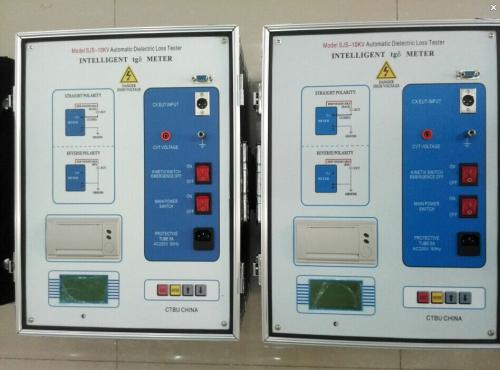

一、GWS-4C型抗干擾介質損耗測試儀工作原理

  在交流電壓作用下，電介質要消耗部分電能，這部分電能將轉變為熱能產生損耗。這種能量損耗叫做電介質的損耗。當電介質上施加交流電壓時，電介質中的電壓和電流間成在相角差ψ，ψ的余角δ稱為介質損耗角，δ的正切tgδ稱為介質損耗角正切。tgδ值是用來衡量電介質損耗的參數。

   儀器測量線路包括一標準回路（Cn）和一被試回路(Cx)，如圖1所示。標準回路由內置高穩定度標準電容器與測量線路組成，被試回路由被試品和測量線路組成。測量線路由取樣電阻與前置放大器和A/D轉換器組成。

   通過測量電路分別測得標準回路電流與被試回路電流幅值及其相位差，再由單片機運用數字化實時采集方法，通過矢量運算便可得出試品的電容值和介質損耗正切值。儀器內部已經采用了抗干擾措施，保證在外電場干擾下準確測量。

二、GWS-4C型 抗干擾介質損耗測試儀主要技術參數

1．使用條件      5℃—40℃    RH＜80%

2．高壓輸出      2KV   5KV   10KV  三檔

  容    量      1000VA

3. 精    度

   tgδ范 圍     精度（正、反接法）

   　tgδ＜10%           △ tgδ:±(讀數*2.0%+0.05%)

                               △ C x  :±(讀數*1.0%+1.0PF)

10%＜tgδ＜50% △ tgδ:±(讀數*2.0%+0.05%)

                                △ C x  :±(讀數*1.0%+1.5PF)

4. 分 辨 率    tgδ:  0.01%    Cx:   0.1pF

5. 測量范圍    tgδ<50%   30P＜Cx＜60000P

                  10KV       Cx＜20000P

                   5KV       Cx＜30000P

                   2KV       Cx＜60000P

6. 電    源     AC 220V±10%  50±1HZ

7．電源諧波適應能力     ≤ 3%

  電源脈沖干擾適應能力 ≤ 5%

8．外型尺寸     470（L）×320（W）×390（H）

9．重    量     30 Kg

注：以上信息及技術參數來源于揚州達瑞電氣有限公司整理發布
